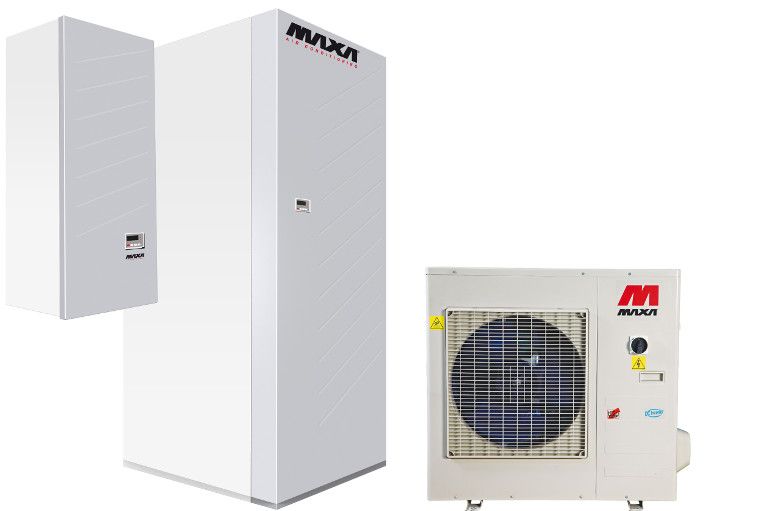

Toplotna črpalka Maxa i-SHWAK
![Toplotna črpalka Maxa i-SHWAK](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak.jpg)
Nova toplotna črpalka i-SHWAK V3 je razvoj evolucije tehnologije V2 in predstavlja idealno rešitev za popolno uravnavanje klimatskih pogojev v vašem stanovanju.
Posebnosti
![](doc2/ikone/r410a.png)
Toplotna črpalka za svoje delovanje uporablja okolju prijazen plin.
![](doc2/ikone/izmenjevalec-toplote.png)
Uperjevalnik zgrajen iz dveh jeklenih plošč, kar prispeva k boljšemu prenosu toplote.
![](doc2/ikone/ventilator.png)
Osni ventilator srka in piha zrak v enaki smeri.
![](doc2/ikone/crpalka.png)
Črpalka uravnava pretok vode glede na temperaturo, tlak in trajanje delovanja kompresorja kar prispeva k večji učinkovitosti.
![](doc2/ikone/kompresor.png)
DC rotacijski kompresor, njegovo delovanje je uravnavano glede na temperaturo, kar prispeva k boljši učinkovitosti in ekonomičnosti.
![](doc2/ikone/voda.png)
Naprava zagotovlja je dovoljšno količino tople vode za domačo uporabo.
Še več posebnosti

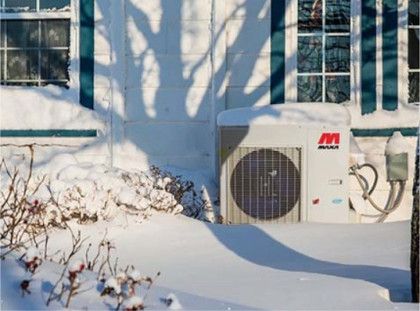

Za vsa podnebja
i-SHWAK V3 sistem zagotavlja delovanje brez kakšne koli izgube učinkovitosti celo pri zunanjih temperaturah -15°c. Prav tako so zunanje enote zasnovane tako, da se na njih nabere čim manj ledu. Istočasno pa je površina zunanjih enot tudi zaščitena s specifično protizmrzovalno zaščito z namenom nadaljnega zmanjševanja nevarnosti poškodb naprave med hladno sezono.
![Za vsa podnebja](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak-za-vsa-podnebja.jpg)
Voda po želji
Naprava zagotavlja kar do 24 litrov/min takojšnje vode za domačo uporabo tudi pri temperaturi 40°c ob shrambi vode s temperaturo 55°c in do 40 litrov/min ob shrambi vode s temperaturo 65°c.
![Voda po želji](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak-voda-po-zelji.jpg)

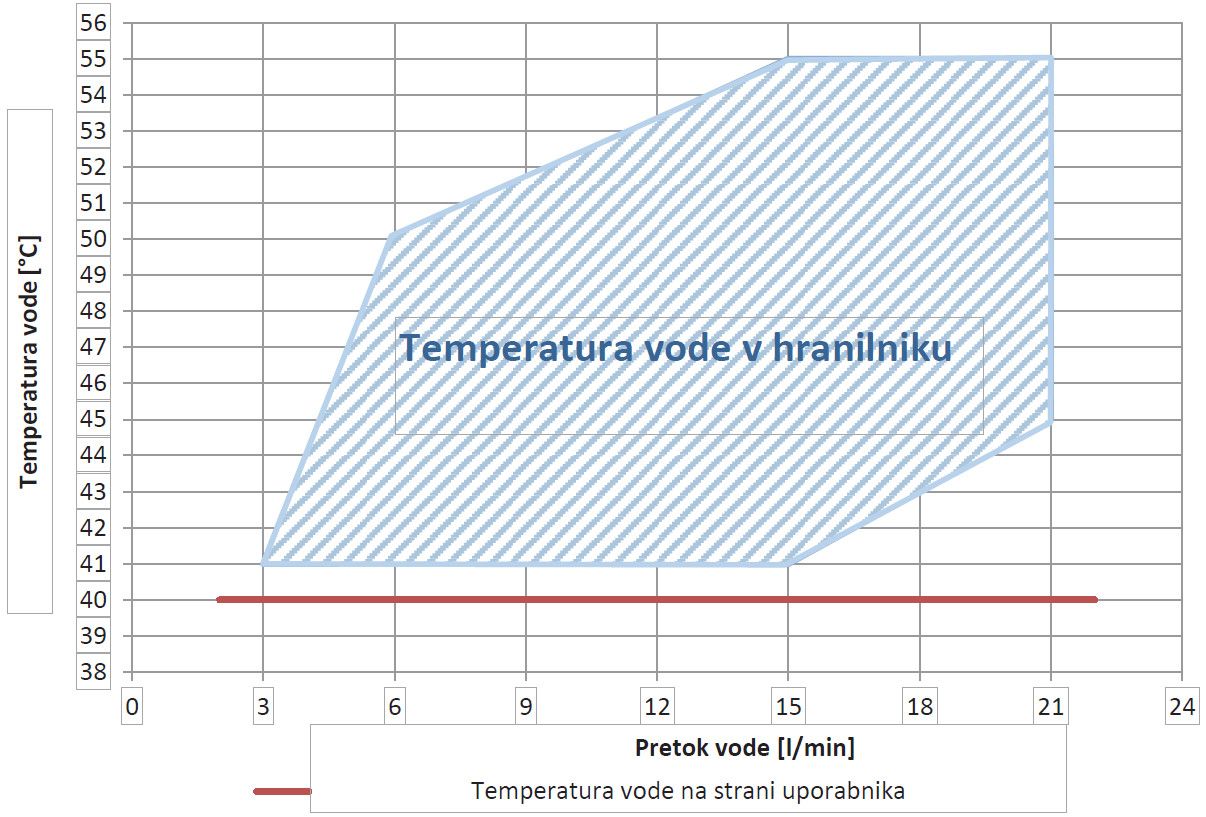

Majhen odpad
Med optimalnim načinom delovanja toplotne črpalke s shranjevanjem vroče vode v hranilniku pri 41°c znaša temperatura vode, ki jo uporabnik neposredno uporablja, 40°c. To pomeni, da je izguba toplote zanemarljivo majhna. Hranilnik vode je opremljen z 50 mm debelo poiuretansko izolacijo. Toplotna izguba hranilnika ob temperaturni razliki je ocenjena na 79W. Toplotna črpalka lahko tako z majhno porabo energije vedno zagotavlja dovolj visoko temperaturo vode v hranilniku. Zaradi tega tudi ni potrebno delovanje dodatnega električnega grelnika.
![Majhen odpad](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak-diagram.jpg)
Majhne dimenzije in dostopnost do komponent Naprava zaseda zelo malo prostora oziroma le toliko kot kakšen gospodinjski aparat (npr. pralni stroj). Vse hidravlične komponente so enostavno dosegljive s sprednje strani, medtem ko so hranilniki vode in hladila nameščeni v vrhu enote. To zagotavlja enostavnost namestitve in vzdrževanja in preprečuje škodo zaradi uhajanja vode.
Sodobna zunanjostViseče in kabinetske enote so bile popolnoma oblikovane v laboratorjih podjetja in so plod sodelovanja z Silvanom Bellintanijem, slavnim oblikovalcem, ki razstavlja svoja dela v MOMI(Muzej sodobnih umetnosti) v New Yorku.
Različice in njihove lastnosti Na voljo sta 2 različni notranji enoti in ena zunanja s 4 razredi moči moto- kondenznih enot od 6 do 15 kw.
Enota, pričvrstena na steno, model MP
Zunanjost enote je privlačnih linij, enota je manjše velikosti, kar prispeva k minimalističnosti prostora. Zasnovana je za uporabo z bojlerjem, saj kot samostojna naprava ne vsebuje hranilnika tehnične vode.Standardno
Dodatno
- Visoko učinkoviti cirkulator toplotne črpalke po ERP direktivi 2015 z Eei<0,23
- Izmenjevalci toplote v toplotni črpalki, izdelani iz nerjavečega jekla AISI 304
- Y- filter(dodan )
- Samodejni zračni ventil
- Razstezna posoda prostornine 8 litrov
- Visokotlačni varnostni ventil s kapaciteto 3 barov za povezavo s kolektorskim sistemom
- Pretočno stikalo za varnost in zaščito izmenjevalca toplote
- Enofazen oziroma trofazen vir električne enegije
- Upravljanje zunanjih električnih grelcev
- Upravljanje grelca vode oziroma podobnega vira ogrevanja
- Integrirana klimatska naprava
- Integrirano uporavljanje dvojnega
- Integrirano pametno upravljanje virov energije
- Skladno s Hi-T
- Skladno z HNSBox sistemom
Dodatno
- Trismerno stikalo
- Enofazni oziroma večfazni električni grelnik moči 2,3 in 4,5 kW.
- Dvojni varnostni nivo s termostatom z samodejnim ponovnim zagonom in ročno zaščito sistema in uporabnika
- Mešano upravljanje naprav
- Kit za priključitev drugega vira za proizvodnjo tople sanitarne vode.
![model MP](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak-MP.jpg)
06 | 09 | 12 | 15 | ||
---|---|---|---|---|---|
Dolžina | mm | 314 | 314 | 314 | 314 |
Širina | mm | 343 | 343 | 343 | 343 |
Višina | mm | 893 | 893 | 893 | 893 |
Masa | kg | 28 | 28 | 32 | 32 |

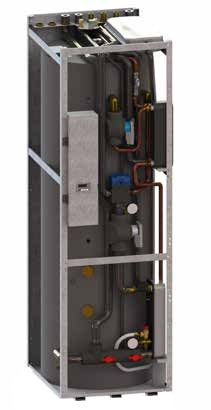

Samostoječa enota, model MAR
Zunanjost enote je privlačnih linij, enota je dimenzij, ki so primerljive z dimenzijami povprečnega gospodinjskega aparata, kot je je npr. pralni stroj.Standardno
Dodatno
- Hranilnik tehnične vode prostornine 250 litrov za pripravo sanitarne vode.
- Visoko učinkoviti cirkulator toplotne črpalke po ERP direktivi 2015 z Eei<0,21
- Izmenjevalci toplote v in hitri pripravljalec vode izdelani iz nerjavečega jekla AISI 304
- Y- filter(dodan )
- Ventil za odprtje/zaprtje
- Samodejni zračni ventil
- Razstezna posoda prostornine 8 litrov
- Visokotlačni varnostni ventil s kapaciteto 3 barov za povezavo s kolektorskim sistemom
- Pretočno stikalo za varnost in zaščito izmenjevalca toplote
- Merilec toka za upravljanje proizvodnje sanitarne vode
- Enofazen oziroma trofazen vir električne enegije
- Upravljanje zunanjih električnih grelcev
- Upravljanje grelca vode oziroma podobnega vira ogrevanja
- Remote probe system logic
- Integrirana klimatska naprava
- Integrirano uporavljanje dvojnega
- Integrirano pametno upravljanje virov energije
- Skladno s Hi-T
- Skladno z HNSBox sistemom
Dodatno
- Razstezna posoda prostornine 8 litrov
- Enofazni oziroma večfazni električni grelnik moči 2,3 in 4,5 kW.
- Dvojni varnostni nivo s termostatom z samodejnim ponovnim zagonom in ročno zaščito sistema in uporabnika
- Mešano upravljanje naprav
![model MAR](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak-MAR.jpg)

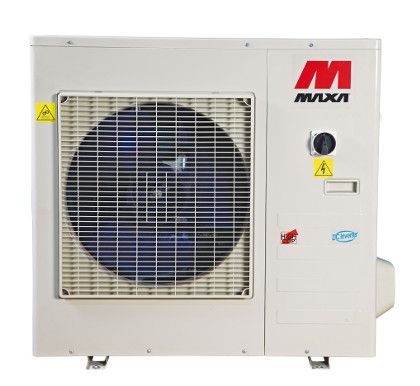

Zunanja enota
06 | 09 | 12 | 15 | ||
---|---|---|---|---|---|
Dolžina | mm | 916 | 975 | 1024 | 450 |
Širina | mm | 360 | 355 | 343 | 343 |
Višina | mm | 719 | 861 | 893 | 893 |
Masa | kg | 36 | 36 | 40 | 40 |
![Zunanja enota](toplotna-crpalka-i-shwak/toplotna-crpalka-i-shwak-zunanja-enota.jpg)
Razredi moči in njihove tehnične specifikacije
06 | 09 | 12 | 15 | ||
---|---|---|---|---|---|
(1)Moč hlajenja | kw | 2.48-5.14-5.62* | 4.44-8.33-8.93* | 4.93-11.69-12.58* | 6.48-13.15-14.72* |
(1)Vhodna moč | kw | 1.28 | 2.17 | 2.88 | 3.45 |
(1)E.E.R. | W/W | 4.01 | 3.83 | 4.07 | 3.81 |
(2)Moč hlajenja | Kw | 1.79-3.95-4.45* | 3.22-6.16-7.59* | 3.57-7.88-10.20* | 4.58-9.91-12.10* |
(2)Vhodna moč | Kw | 1.30 | 2.05 | 2.60 | 3.38 |
(2)E.E.R. | W/W | 3.04 | 3.01 | 3.04 | 2.93 |
(6)ESEER | W/W | 6.17 | 5.87 | 6.31 | 5.93 |
(3)Moč gretja | Kw | 2.62-5.81-6.24* | 4.71-9.04-9.87* | 5.14-12.52-13.32* | 6.63-14.18-15.84* |
(3)Vhodna moč | Kw | 1.37 | 2.18 | 2.93 | 3.46 |
(3)C.O.P. | W/W | 4.25 | 4.15 | 4.27 | 4.09 |
(4)Moč gretja | Kw | 2.49-5.49-5.81* | 4.47-8.78-9.25* | 4.87-11.80-12.58* | 6.22-13.77-14.51* |
(4)Vhodna moč | Kw | 1.61 | 2.65 | 3.38 | 4.26 |
(4)C.O.P. | W/W | 3.41 | 3.32 | 3.50 | 3.23 |
Energijska učinkovitost | A+ (7) / A++ (8) | ||||
Tip kompresorja | Rotacijski | Dvojno rotacijski | Dvojno rotacijski | Dvojno rotacijski | |
Ventilator | n° x kW | 1 x 0,156 | 1 x 0,188 | 2 x 0,144 | 2 x 0,180 |
Pretok zraka | m3/s | 1,08 | 1,63 | 2,11 | 2,59 |
Napetost | V~, Ph, Hz | 230, 1, 507 | 400, 3, 50 | ||
(5)Jakost hrupa | dB(A) | 44~50 | 45~53 | 46~54 | 46~54 |
(9)Jakost hrupa | dB(A) | 22 | 28 | ||
(3)Moč črpalke | W | 62 | 75 | 137 | 137 |
Pretok vode | m3/h | 1 | 1,55 | 2,15 | 2,44 |
Potencial črpalke | kPa | 71 | 54 | 68 | 48 |
Potencial črpalke | kPa | 67 | 47 | 57 | 34 |
EEI črpalke | ≤ 0,21 | ≤ 0,21 | ≤ 0,23 | ≤ 0,23 | |
Cevi za vodo | palec | 1”M | 1”M | 1”M | 1”M |
Cevi za hladilo | palec | 1/4-1/2 SAE | 3/8-5/8 SAE | 3/8-5/8 SAE | 3/8-5/8 SAE |
Minimalen volumen vode | liter | 18 | 25 | 35 | 45 |
